旋流脫氣除污器

螺旋脫氣除污器(水氣分離器)

免費定制方案 免費到廠考察 免費獲取報價!

產品說明:螺旋脫氣除污器(水氣分離器)水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞,使用壽命及效率大大降低。僅在系統高點設置排氣閥效果不佳,當壓力減少時被溶于水中氣體會重新形成氣泡,尤其在水泵前會有大量氣體分離出來...

自主研發
廣泛應用
智能化
安全設計
產品分類/Product
產品推薦/ recommend

邁特過濾 · 產品介紹

邁特過濾設備攜手各行業打造滿足客戶需求產品的保障

螺旋脫氣除污器(水氣分離器)水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞,使用壽命及效率大大降低。僅在系統高點設置排氣閥效果不佳,當壓力減少時被溶于水中氣體會重新形成氣泡,尤其在水泵前會有大量氣體分離出來。

產品簡介:

螺旋脫氣過濾器利用氣水分離、沉降、過濾等機理。當冷卻水、熱水、冷凍水系統中水進入螺旋脫氣過濾器時,體積擴大,流速急劇降低,水中氣泡分離上升至聚氣區,小氣泡吸附在分離板上,當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在過濾器中污物隨水流沉降,通過分離板后污物得到了加速,在濾芯的兩側迅速沉降在存污區,因存污區容污量大,只需定期開啟排污閥。經過空氣和污物分離較干凈的水經濾芯流入水泵入口,由于水泵及水流的沖擊下濾芯有較小的振動,能將個別貼附在濾芯外側的污物振落,達到自潔的目的。

通過一個裝置起到的凈化水系統中的氣泡和雜質的功能。由于這個整合的舉動,所有的氣泡和微小的雜質將會被永久的脫除,保持系統不受氣泡和雜質得困擾。它與傳統的過濾器和除污器工作方式不同,維護很少。這個裝置是否能夠在供熱系統里發揮它的作用取決于不同方面。我們的技術專家會根據實際情況給予您好的解決方案。

脫水除污器必須安裝在主線上,而且好為系統溫度高點。對于供熱系統,佳位置是供熱機組的出口。對于制冷系統,溫度高點在制冷機組的回水管上。

技術參數:

(1)壓力范圍:0.6、1.0、1.6MPa;

(2)高使用溫度:95℃;

(3)規格型號:DN50~DN1500;

(4)流量范圍:7-20000m3/h

(5)過濾網常用規格:8、10、14、20、30、70、150目

(6)排氣率:99%

(7)排污率:99%

(8)處理效果: 除砂直徑:>0.1mm、出水濁度:≤10NTU、水頭損失:<0.02Mpa

(9) 進水水質:原水濁度:≥300NTU進水壓力:≤0.25Mpa

(10)特殊規格按用戶要求特制。

設備特點:

● 脫除循環系統中的氣泡和氣團
● 大幅減少系統次注水后的調試時間,不需要額外的排氣閥
● 可在系統運行的情況下排除污物
● 可以脫除小至5微米(=0.005MM)的污物雜質
● 同類產品中低的壓降比
● 不會造成不必要的系統停機
● 廣泛適用于不同壓力,溫度和材質

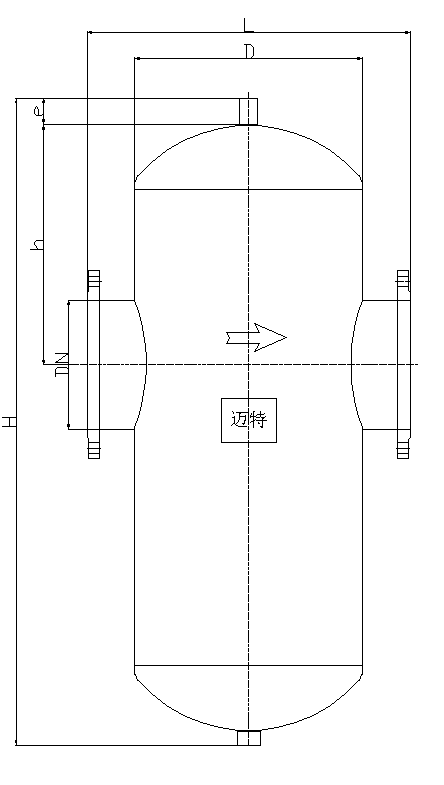

設備簡圖:

圖片8

選型參數:

型  號

管徑DN(mm)

流量(m3/h)

外型尺寸

重 量 (Kg

H

h

D

e

L

29

MQT-S50

50

25

510

160

220

20

470

33

MQT-S65

65

40

510

150

220

20

470

57

MQT-S80

80

55

640

200

330

25

640

61

MQT-S100

100

95

640

210

330

25

640

97

MQT-S125

125

145

830

290

426

25

780

114

MQT-S150

150

220

830

300

426

25

780

189

MQT-S200

200

360

980

360

610

25

890

300

MQT-S250

250

575

1200

400

610

50

1010

390

MQT-S300

300

810

1580

450

710

50

1200

563

MQT-S350

350

1030

1720

500

810

50

1420

670

MQT-S400

400

1350

1810

550

920

50

1220

870

MQT-S450

450

1710

2030

610

1020

50

1620

1118

MQT-S500

500

2120

2170

660

1120

50

1710


備  注

設備壓力默認為1.6Mpa,MQT-S40、MQT-S50默認為螺紋連接,如有特殊要求,訂貨時請說明,也可根據客戶要求訂做其它規格的設備。

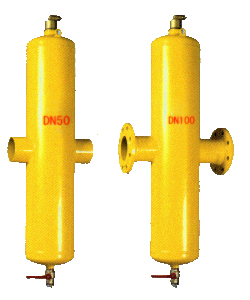

細節展示:

圖片6

安裝注意事項:

圖片9圖片10

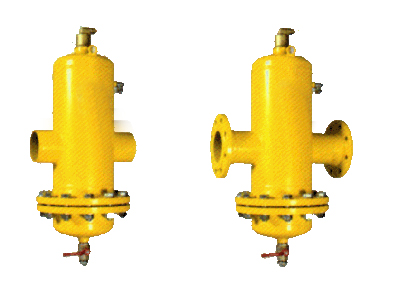

MQT-S基本型                                    MQT-XS   可拆卸型



1. 設備必須水平安裝,安裝時注意箭頭指示方向,箭頭指示方向即為水流方向。

2. 由于該設備工作過程中無運動部件,免維護,因此設計、安裝時可根據現場實際情況布置。

3. 設備進出口的管道上,應以靠近管口處設置管道支架;直接與容器管口相連接的大于或等于DN150的閥門下面宜設置支架。

4螺旋除渣器進出口均為國標法蘭。設備進水口、出水口均需安裝 閥門。

8  使用說明

1. 正常工作時,需開啟進、出水閥門,關閉排污閥。

2. 排污時打開排污閥,直到流出清水。

3. 排污完畢后,關閉排污閥即可。

4. 如排污壓力不足,可關閉出水口處的閥門。

5. 安裝時應注意管道及水流方向。

6. 平面布置需要流出管理人員操作空間。由于該設備工作過, 程無, 運動, 部件,即該設備免維護。但需保持入口負荷穩定,排污閥開閉用力均勻。避免人為損壞






邁特過濾 · 技術參數

邁特過濾設備攜手各行業打造滿足客戶需求產品的保障

設備原理:: 絲網攔截 設備型號:: MQT
額定流量:: 0~2000m3/h 設計壓力:: 0.4~1.6mpa
設備材質:: Q235 / 304 /316L 適用溫度:: 0~180℃
適用范圍:: 市政供暖管道、溫泉井供水系統、鍋爐供水供熱系統、石油天然氣開發、煤層氣開采
